ほとんどのデジタルアンプの出力は、BTL出力ため、R+ R-、L+ L-です。ヘッドホンの端子はR+ L+ GNDとなっており、そのままでは接続できません。これはデジタルアンプの出力がバランス出力に対しヘッドホンがアンバランス入力になっているからです。なお、YDA138 の出力もBTL出力ため、R+ R-、L+ L-です。

ここで、デジタルアンプの出力R-L-をショットさせヘッドホンGNDに接続した場合、デジタルアンプのICか、ヘッドホンそのものが破損します。

故に接続方法を考えなければなりません。

トランスでバランス　アンバランスを変換すれば簡単

トランスを使うことで、デジタルアンプのBTL出力をGNDが共通なアンバランスに変換できます。

今回、YDA138の組み立て済みD級アンプ基板を使用しました。YDA138 以外のD級アンプのICを使う場合は、トランスで降圧(ハイ受け、ロー出し)して出力する関係上、入力電源が10V以上のICが望ましいです。

トランスは、既に所有していたサンスイのST41Aを使用しました。

ST41AからST48にその後交換しました。

YDA138のスピーカー出力にサンスイのST41Aトランス(ST46,ST48,ST60,ST62でも可*2 )*3を下記の回路図のように接続してください。ST41A,ST46,ST48の中ではST48が、ST60,ST62の中ではST62がお勧めです。トランスの1次側をYDA138のスピーカー出力に、トランスの2次側をイヤホンジャックに接続します。

経験則上、サンスイのドライバー用のトランジスタートランスを使用する場合は「ハイ受け、ロー出し」にした方が音の劣化が少ないです。ただ、インピーダンスマッチングが出来ていませんので出力は低下しますが、YDA138の電源がDC12V（Typ.）なので出力の低下は気にならないと思います。

回路図には記載しませんでしたが、イヤホンジャックのGNDとトランスのコアカバーをショートさせてください。この作業を行わなくても動作しますがその場合はノイズが多くなります。

サンスイのSTシリーズのトランスは加極性トランスですので、製作する際は極性に注意してください。あと、YDA138の電源のマイナスとイヤホンジャックのGNDをショートさせないようにしてください。

f:id:radiokan:20171224100451p:plain

さて肝心な音質ですが、定位が良く解像度も高いアンプになりました。

この後に、ST48に交換しましたがこちらの方が低音がより忠実になったと思います。

*1:スイッチングアンプ|エヌエフ回路設計ブロック

*2:コアサイズが大きく、巻き数比が高いほど音が良くなる傾向がある

*3:サンスイトランスdatasheet

2017-12-15

【Odroid xu4】kodiをテレビリモコンで動かした巻。

Linux Kodi

odroid xu4の開発元のhardkernel社で配布している、UbuntuのOS中にデフォルトでkodiがインストールされています。

こちらのサイトに紹介さているように、kodiをリモコン操作すると大変便利です。

超便利。Raspbian+Kodi はテレビリモコンで操作可能 - それマグで！

ということで、使えるように設定します。

CECとは

リモコン操作が出来る原理を先に説明します。CECとはHDMIで規格化されている機器制御信号と制御プロトコルです。テレビジョンにはリモコン連動機能（シャープならばファミリリンク）と云う、HDMIで通信しリモコン上で端末操作ができるからくりがあります。そのリモコン連動機能はCECを元に作られていているため、リモコン操作が出来るのです。なお、kodiはでデフォルトでCECが使用できます。

テストエンジニアのためのHDMI 1.4ガイド - National Instruments

odroid xu4上での設定

Raspberry Piのように、ただHDMIを差し込めばいいわけではありません。

下記のサイトにあるように、Odroid xu4がCECがオフになっていますので、オンにする必要があります。

ODROID • View topic - Does Kodi 16.1 not enable HDMI CEC on XU4?

CECをオンにするためには、boot領域上のboot.ini ファイルの設定を変更する必要があります。

# --- HDMI CEC Configuration ---
# ------------------------------------------
setenv cecenable "false" # false or true
# set to true to enable HDMI CEC

から、

# --- HDMI CEC Configuration ---
# ------------------------------------------
setenv cecenable "true" # false or true
# set to true to enable HDMI CEC

に設定してください。その後再起動してください。

boot.iniのデフォルト設定は下記を参照

5422_bootini/boot.ini at master · mdrjr/5422_bootini · GitHub

kodi上での設定

ここでの設定はデフォルトで構いませんが、作動しない場合は参考にしてください。

KodiでのCECの設定は下記の場所になります。

System -> Settings -> System -> Input Devices -> Peripherals -> CEC adapter

CEC adapterの設定で、HDMI のチャンネル設定が不適切な場合は作動しませんので設定する必要があります。

参考にしたサイトは下記

CEC - Official Kodi Wiki

テレビ側の設定

テレビ側の設定では、リモコン連動機能（シャープならばファミリリンク）をオンにします。

シャープのAQUOSを例にとると、

リモコンで、

メニュー→機能切り替え→ファミリリンク設定→ファミリリンク設定（する）

に設定してください。

これで、Odroid xu4のkodiがリモコンで操作できるようになります。

2017-12-14

Odroid xu4 (ubuntu16.04)でSMPlayerを使って動画を見る

Linux

Odroid xu4　にubuntu16.04をインストールするとデフォルトでVLCがインストールされていますが、動画を再生するとコマ落ちします。

VLCを使う場合は下記を参照してください。

2sc380.hatenablog.com

今回は、SMPlayer *1という別のプレーヤを使う方法で動画を再生します。

SMPlayerのインストール

SMPlayerのインストール*2

sudo add-apt-repository ppa:rvm/smplayer
sudo apt-get update
sudo apt-get install smplayer smplayer-themes smplayer-skins

補足　SMPlayerの環境設定を開き、ビデオの出力方法が変更できます。デフォルトのsdl　か x11 がおすすめです。

SDL(Simple Directmedia Layer)は、OpenGL（OpenGL esも含む）およびDirect3D経由でグラフィックハードウェアへアクセスするためのAPIを提供しています。

sdlについては、下記を参照してください。

SDL 2.0の概要

SDL - Wikipedia

What's SDL?

Simple DirectMedia Layer - Homepage

*1:SMPlayer - Windows/Linux 用無料メディアプレーヤー - 公式サイト

*2:SMPlayer - SMPlayer の最新版をダウンロード。公式サイト。

PCIの Vendor IDとDevice IDを調べる場合は、下記のサイトが有効です。

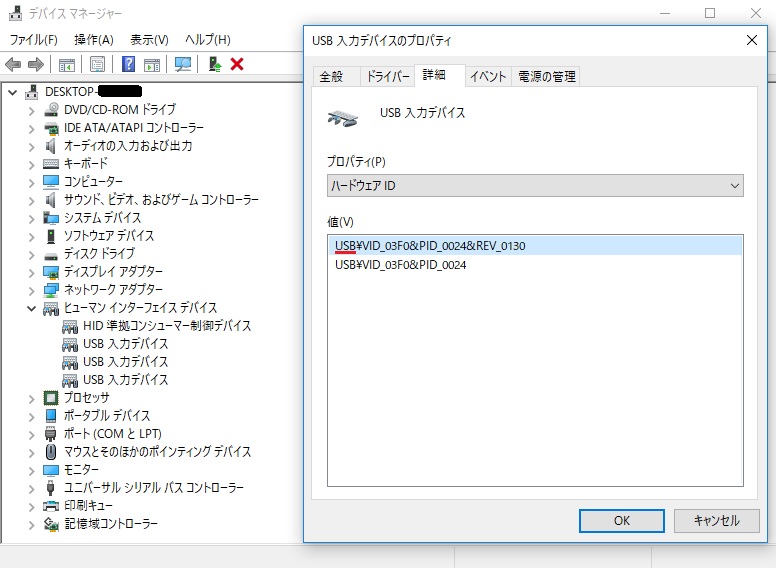

USBの Vendor IDとDevice IDを調べる場合は、下記のサイトが有効です。

取り敢えず、Vendor IDとDevice IDを調べる場合は、下記のサイトが有効です。

1.Fire HD 8 にroot化不要でGoogle Playをインストールします。

2.Chromecastをテレビに接続して、下記を参考に初期設定をしてください。

3.Google Playよりアプリ、radiko.jpとgoogle homeをインストールします。

4.アプリの位置情報の設定で位置情報サービスをオンにします。

5.chromecastが接続されていることを確認し、テレビジョンのスイッチをON。

6.google homeを起動させ、画面や音声をキャストさせます。

6.radioko.jpを起動させます。
